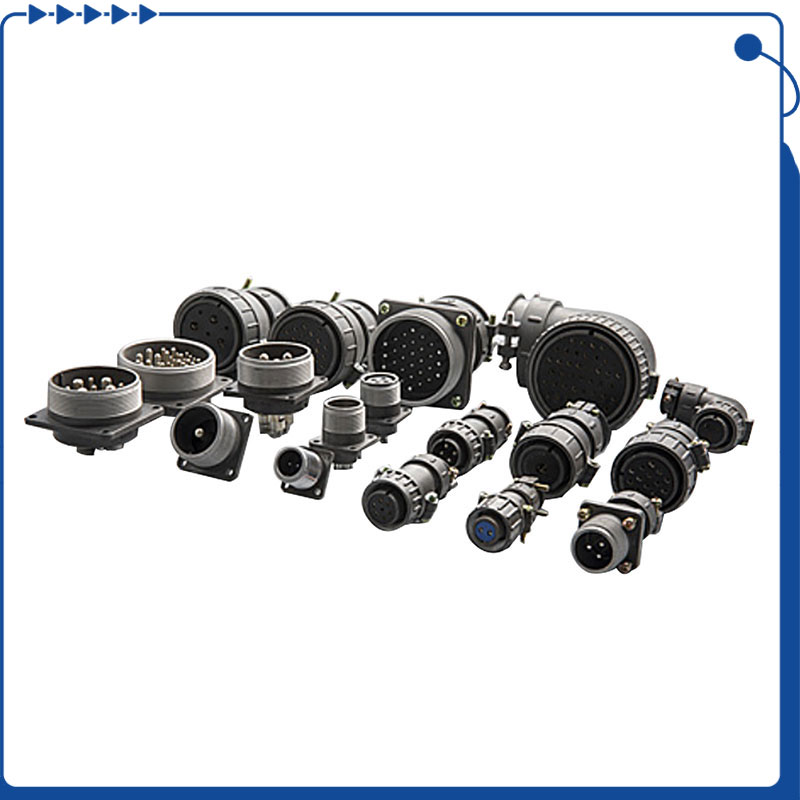

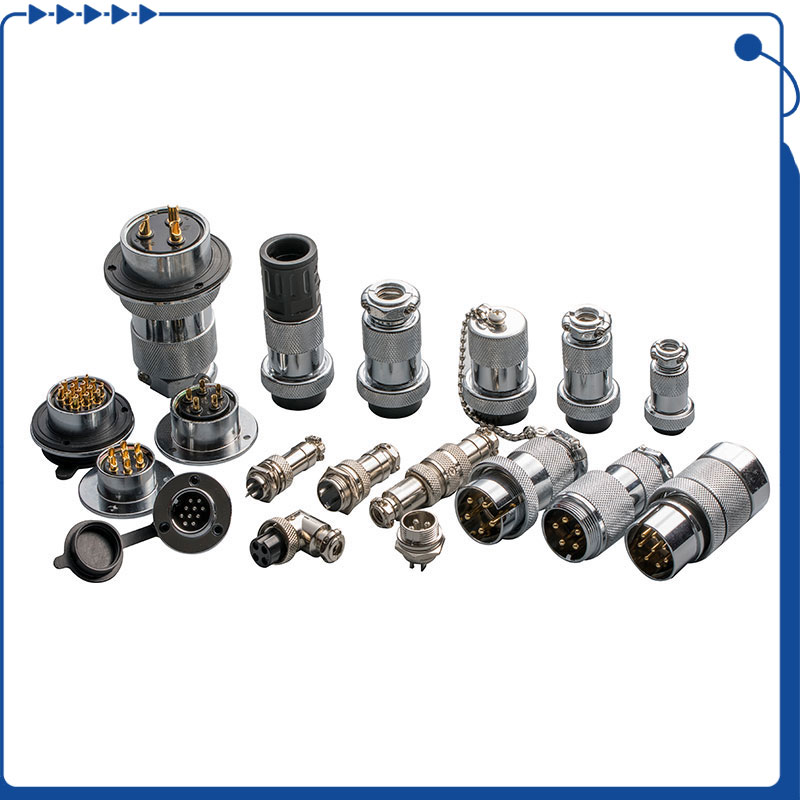

I connettori circolari di anfenolo sono componenti robusti e versatili utilizzati in varie applicazioni, dalle attrezzature militari e aerospaziali alle attrezzature industriali e commerciali. Ad esempio, nel settore aerospaziale, i connettori circolari di anfenolo sono comunemente utilizzati nei sistemi di comunicazione degli aeromobili, garantendo la trasmissione di dati affidabili in ambienti difficili. Nelle applicazioni militari, sono impiegati in sistemi di armi e attrezzature di comunicazione, in cui la durata e le prestazioni in condizioni estreme sono fondamentali. L'assemblaggio di questi connettori è fondamentale per garantire prestazioni e durata affidabili. Questa guida passo-passo ti guiderà attraverso il processo di assemblaggio di connettori circolari anfenolo.
Materiali richiesti
Alloggiamento del connettore circolare anfenolo
Contatti del connettore circolare anfenolo
Strumento di crimpatura (appropriato per la dimensione del contatto)
Spogliarelliste
Maniche isolanti (se necessario)
Solvente per la pulizia (ad es. Alcool isopropilico)
Tamponi di cotone
Cacciavite (se applicabile)
Guanti protettivi
Processo di assemblaggio passo-passo
1. Preparazione
Assicurati che la tua area di lavoro sia pulita e ben illuminata.
Raccogli tutti i materiali e gli strumenti necessari sopra menzionati.
Verificare che l'alloggiamento e i contatti del connettore siano compatibili e in buone condizioni.
2. Pulizia dell'alloggiamento
Utilizzare un tampone di cotone immerso nel solvente per la pulizia per rimuovere lo sporco, il grasso o i detriti dall'interno dell'alloggiamento del connettore.
Lasciare asciugare completamente l'alloggiamento prima di procedere.
3. Inserimento di contatti
Identificare l'orientamento dei contatti e gli slot corrispondenti nell'alloggiamento.
Inserire delicatamente ogni contatto nello slot designato nell'alloggiamento. Assicurarsi che i contatti siano completamente seduti e allineati correttamente.
4. Fili di crimpatura
Spogliare l'isolamento dalle estremità del filo usando le spogliarelliste, seguendo le linee guida del produttore per la lunghezza di stripping appropriata.
Inserire l'estremità del filo spogliato nella cavità di criminamento del contatto.
Utilizzare lo strumento di crimping per comprimere il contatto sul filo. Assicurati di utilizzare l'impostazione dello strumento corretta per il manometro e la dimensione del contatto.
Ispezionare la connessione arricchita per assicurarsi che sia sicuro e privo di difetti.
5. Installazione dei contatti nell'alloggiamento
Una volta che tutti i fili sono piegati, inserire attentamente i contatti con i fili nell'alloggiamento, garantendo che i contatti siano adeguatamente allineati con le rispettive slot.
Se l'alloggiamento ha una guarnizione posteriore, installalo ora per fornire protezione ambientale.
6. Assemblaggio dell'alloggiamento
Se l'alloggiamento del connettore ha due metà che devono essere accoppiate, allineare le metà e fissarle usando viti o chiavistelli, come applicabile.
Serrare le viti (se utilizzate) al valore di coppia consigliato specificato dal produttore.
7. Ispezione dell'assemblea
Ispezionare visivamente il connettore assemblato per garantire che tutti i contatti siano seduti correttamente e non ci sono fili sciolti.
Verificare qualsiasi danno all'alloggiamento o ai contatti durante il processo di assemblaggio.
8. Testare il connettore
Eseguire test di continuità elettrica per verificare che ciascun contatto fornisca una buona connessione.
Se possibile, testare la tenuta ambientale del connettore (ad es. Resistenza all'acqua) se è destinato a ambienti difficili.
Suggerimenti e precauzioni
Fare sempre riferimento alle istruzioni specifiche fornite dall'anfenolo per il modello di connettore con cui si sta lavorando, poiché le procedure possono variare.
Utilizzare gli strumenti e le attrezzature raccomandati per garantire il montaggio adeguato e prevenire danni ai componenti.
Gestire il connettore e i contatti con cura per evitare di danneggiare le parti delicate.
Assicurarsi che il connettore sia correttamente valutato per l'applicazione, tra cui tensione, corrente e condizioni ambientali.
Seguendo questi passaggi e linee guida, è possibile garantire un assemblaggio affidabile e sicuro di connettori circolari anfenolo per la tua applicazione specifica.
